一、技術性能：
1、電導率測量范圍： (0～199.9)μs/cm ；(200～1999)μs/cm ；
(2.00～19.99)ms/cm ；(20.0～199.9)ms/cm ；
2、分辨率:0.1/1μs/cm ；0.01/0.1ms/cm ；
3、準確度:電計:±1.0%FS;配套:±1.5%FS
4、溫度補償:10－50℃手動補償，
5、基本配置:SCGF-1(鉑黑)電極；1408μs/cm 電導率標準校準座；7號DC1.5V電池4節
二、工作條件
1、環境溫度:0～40℃ 相對濕度:＜85％
2、供電電源：7號DC1.5V電池4節
3、無顯著的振動
4、除地磁場外無其他強磁場干擾。
5、可選配電極規格常數：0.1、1、10
6、外形尺寸及重量：180×80×30mm(長×寬×高) 0.5 kg
三、儀器工作原理：
在電解質溶液中，帶電離子在電場作用下產生移動而傳遞電流。其導電能力以電導度G來表示，其值為電阻的倒數。 即 G＝1/R
測試電導度大小的方法，可用兩個金屬極板組成的電極插入溶液中，形成一個電導池，測出兩極板間的電阻。根據歐姆定律，該電阻值與極板之間的距離L（cm）成正比，與極板的面積A（cm2）成反比。 即 R＝ρ•L/A
ρ為電阻率 ,令其倒數為電導率并以K表示，則K＝1/ρ
對于某一支電極而言，電極極板之間的有效距離L與極板的面積A之比稱為這支電極的電極常數，用J表示， 即J＝L/A
根據以上各式可得：
G＝K/J 即K=G•J
電導G的單位為西門子，單位符號是S。
1S＝103ms＝106μS
電導率K的常用單位為mS／cm及μS／cm。
本儀器測試電導的方法，是通過由振蕩器產生的直流電壓加在電極上（加交流電壓的目的是為了避免引起電極的極化），電導池內產生電流，此電流與被測溶液的電導率成正比，經電流-電壓變換、放大、檢波，變換為直流電壓，通過溫度補償?shù)?，最后?jīng)A/D轉換器轉換成數字信號，通過微電腦顯示。整個過程均由微電腦控制和處理。
四、儀器基本說明：
1、儀器操作按鍵說明
儀器共有6個操作鍵
1.“開關”—開關鍵,按鍵開關電源。
2.“校準”—校準鍵,在測量狀態時,按鍵進入儀器校準模式。
3.“功能”—功能鍵,按鍵進入?yún)?shù)設置模式P1，P2，P3…
4.“∧、∨”—增加鍵和減少鍵。
a、在測量狀態下，手動溫度補償時按鍵增加或減少溫度值，短按一次改變0.1℃，長按時溫度快速改變。
b、在參數設置狀態時，按鍵改變數字。
5.“確認”—確認鍵，在校準狀態或參數設置狀態時按鍵表示確認，按鍵后儀器進入測量狀態。
五、電導率儀常規使用：
1.電導率較準
按“校準”鍵，“CAL”閃爍，提示進入校準模式，將1408μs/cm標準標定頭插入儀器后部電極座，等測量值穩定，再按“校準”鍵，LCD顯示閃爍“1408μs/cm” ，幾秒鐘后顯示“End”符號并返回測量模式，可重復校準直至測量值穩定和準確。
注意：儀器出廠時已進行校準，一般情況下可直接使用。
2.電導率測量
根據所測溶液選用適當?shù)碾姌O，把電極插頭插入插座，使插頭的凹槽對準插座的凸槽，按一下插頭的頂部，聽見“咔”的一聲即可。（插頭拔出：捏住插頭往外拔即可）。打開儀器后面的電池蓋，裝上1.5V的電池4節(注意正負級)，按“開機”鍵，接通電源，預熱5分鐘。
將電導電極洗凈并甩干，放入溶液中，攪動后靜止放置，等測量值穩定，即為該溶液的電導率值。
3.重要說明
本儀器內存以下二種校準溶液系列，請在參數設置P1中設定；
USA(歐美系列)—84μs/cm ；1413μs/cm ；12.88ms/cm ；111.9ms/cm
CH(中國系列)—146.6US/CM；1408μs/cm ；12.85ms/cm ；111.3ms/cm
本儀器具備獨特的一點校準功能，可按水樣和校準溶液的電導率盡量接近的原則選擇一種校準溶液進行校準，一般常用的校準溶液是1408μs/cm ，使用本儀器配套的電導電極(K=1cm-1)，用1408μs/cm校準溶液進行校準，可以在小于100ms/cm的測量范圍內使用。請參考表(1-1)進行選擇。
表（1-1）
測量范圍 | 0.1～20μs/cm | 0.5μs/cm ～ 200ms/cm |
電極常數 | K=0.1cm-1 | K=1.0 cm |
校準溶液 | 146.6μs/cm | 146.6μs/cm | 1408μs/cm | 12.85μs/cm
111.3Ms/cm |
儀器設置的電導電極校準方法有標準溶液校準法，標準校準座1408μs/cm和常數設定法三種,標準溶液校準法,只要標準溶液是準確的，它就能保證準確度。用戶如習慣采用常數設定法，即根據電導電極上標注的常數值進行設定的方法，試樣座校準法是我公司的創新發明，使用時非常方便快捷(推薦使用)，三種校準方法可以任意選用,不會相互影響。
儀器出廠設置的溫度補償系數是2.0%/℃，但是各種不同種類和不同濃度溶液的電導率溫度系數各不相同，用戶可參考表（1-2）以及在實驗中得到的數據，在參數設置P3中進行設定。
注意：當將溫度補償系數設置為0.00時,即儀器測試時無溫度補償,儀器的測量值是當時溫度下的電導率值.
表(1-2)
溶液 | 溫度補償系數 |
NaCl鹽溶液 | 2.12%/℃ |
5%NaOH | 1.72%/℃ |
稀氨水溶液 | 1.88%/℃ |
10%鹽酸溶液 | 1.32%/℃ |
5%硫酸溶液 | 0.96%/℃ |
儀器的其它參數設置內容，請參見表（1-3）
4.參數設置
電導率測試參數設置一覽表（1-3）
表（1-3）
提示符 | 參數設置項目 | 參數 |
P1 | 標準溶液系列選擇 | USA(歐美系列)—84μs/cm ；1413μs/cm ；12.88ms/cm ；111.9ms/cm
CH(中國系列)—146.6US/CM；1408μs/cm ；12.85ms/cm ；111.3ms/cm |
P2 | 電極常數選擇 | 0.1，1，10 |
P3 | 溫度補償系數設置 | 0.00～9.99% |
P4 | 電極常數設定 | |
P5 | 溫度單位選擇 | ℃和0F |
P6 | 恢復出廠設置 | OFF---On (關閉—設置) |
（1）電導率校準溶液系列選擇（P1）
1.按“功能”鍵，儀器進入P1模式；
2.按“∧”或“∨”鍵選擇標準溶液系列；
CH-中國系列 USA-歐美系列
3.按“功能”鍵進入下一項參數設置或按“確認”并返回測量模式；
（2）電極常數選擇(P2)
1.在P模式下按“功能鍵”進入P2模式；
2.按“∧”或“∨”鍵改變常數設置:0.1→1→10；
3.按“功能”鍵進入下一項參數設置或按“確認”鍵確認并返回測量模式；
4.P2的出廠設置為K=1；
（3）溫度補償系數設置(P3)
1.在P2模式下按“功能”鍵進入P3模式；
2.按“∧”或“∨”鍵數字改變范圍:0.00-9.99；長按“∧“或“∨”鍵，可快速改變；
注意：當設定數字為0.00時，表示沒有溫度補償；
3.按“功能”鍵進入下一項參數設置或按“確認”鍵確認并返回測量模式；
P3的出廠設置是2.0%；
（4）電極常數設定(P4)
1.在P3模式下按“功能”鍵進入P4模式，LCD顯示前一次校準的常數值；
2.按“∧”或“∨”鍵修改大小,根據電導電極上標記的常數值進行設定；
3.按“功能”鍵進入下一項參數設置或按“確認”鍵確認并返回測量模式；
4.如需對常數1以外的電導電極進行常數設定，例如使用常數10.3的電導電極，應先進入常數設置P2中設定常“10”，然后再進入P4模式將常數值設定為10.3；
（5）溫度單位選擇（P5）
1.在P4模式下按“功能”鍵進入P5模式；
2.按“∧”或“∨”鍵可選擇溫度單位℃或0F；
3.按“功能”鍵進入下一項參數設置或按“確認”鍵確認并返回測量模式；
（6）恢復出廠設置(P6)
1.在P5模式下按“功能”鍵，進入P6模式；
2.按“∧”或“∨”鍵選擇“On”,表示恢復出廠設置模式，2S后返回測量模式；
六、注意事項：
1.儀器出廠時已對電導電極進行校準，一般情況下用戶可直接使用。
2.正常使用情況下推薦每月校準一次；新購的電導電極，以及使用一段時間后的電導電極應進行校準。
3.保持電導電極的清潔，測量前后要用純水沖洗電極并甩干，最好再用被測溶液沖洗電極。
4.電導電極的感應棒表面鍍有一層金屬鉑黑，用以降低電極極化，擴大量程，因此鉑黑電極表面不能擦拭，只能在水中晃動清洗，以免損壞鉑黑鍍層；用含有洗滌劑的溫?zé)崴梢郧逑措姌O上有機成分沾污，也可以用酒精清洗。
5.電導電極平時應浸在純水中，以防止鉑黑的惰化，如發現鍍鉑黑的電極失靈，可浸入10%硝酸溶液或10%鹽酸溶液中2min，然后用純水沖洗干凈再測量，如情況并無改善，則鉑黑要重新電鍍，或更換新的電導電極。
6.當儀器出現不正常時，請設置P6為“On”，使儀器恢復出廠設置狀態，再進行校準和測試。
七、儀器成套：

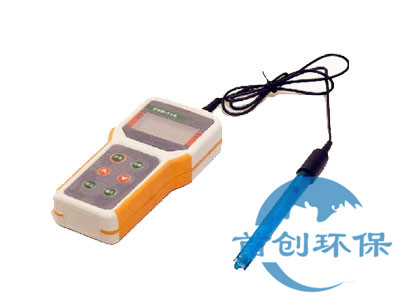

1、便攜式微機型電導率儀主機 1臺
2、SCGF-1(鉑黑)電極 1支
3、1408μs/cm 電導率標準校準座 1支
4、7號DC1.5V電池 4節
5、使用手冊 1本
6.產品保修卡 1份
產品型號：電導率/TDS
