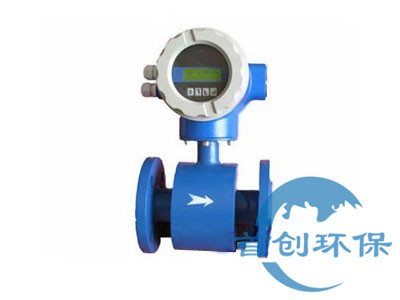

LDBE系列電磁流量計

簡要描述：一、產品介紹：LDBE型智能電磁流量計是我公司采用國內外最先進技術研制開發的全智能型電磁流量計，與老式模擬的或非智能的電磁流量計有非常大的區別，尤其在使用壽命、外觀、可靠性、穩定性、測量精度等方面

產品型號：其他配套
廠商性質：
更新時間：2025-03-31
訪問量：2898

產品咨詢聯系我們

PRODUCT

產品中心

NEWS

相關新聞

詳細介紹

一、產品介紹：

LDBE型智能電磁流量計是我公司采用國內外最先進技術研制開發的全智能型電磁流量計，與老式模擬的或非智能的電磁流量計有非常大的區別，尤其在使用壽命、外觀、可靠性、穩定性、測量精度等方面。LDBE型智能電磁流量計內核采用高速中央處理器，配備背光寬溫的中英文液晶顯示器，功能齊全、顯示直觀、操作更為方便，另外我們獨家設計了4-6多電極結構，進一步保證了測量的精度和穩定性，滿足現場條件無需接地環，減少了安裝維護的工作量。

電磁流量計是高精度、高可靠性和使用壽命長的流量儀表，所以我們在設計、選材、工藝、測試等每一個環節都非常細致講究。

二、產品特點：

1、測量精度高，傳感器的感應電壓信號與平均流速呈線性關系，測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響；

2、使用壽命長，管道內無可動部件，無阻流部件，測量沒有壓力損失；

3、使用方便，操作簡單，高清晰背光LCD顯示，中英文菜單操作，用戶或根據現場需要，在線修改量程；

4、具有Rs485，Rs232，Hart和Modbus等通訊協議；

5、具有自檢和自診斷功能；

6、可編程低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；

7、采用16位嵌入式微處理器，運算速度快，精度高；

8、全數字量處理，抗擾能力強，測量可靠，流量測量范圍可達1500：1；

9、具有雙向流量測量功能，能顯示正、反流量；

10、參數靈活設定，流量轉換器具有一互換性。

三、工作原理：

LDBE型智能電磁流量計適用測量封閉管道中導電液體和漿液的體積流量，如潔凈水、污水、各種酸堿鹽溶液、泥漿、礦漿、紙漿以及食品方面的液體等。因此，在化工化纖、食品、造紙、制糖、給排水、環保、水利、鋼鐵、石油、化工、制藥等領域應用廣泛。

測量原理

LDBE型智能電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁感應線運動時，導體中產生感應電勢，其感應電勢E為：E＝KBVD

式中：K------儀表常數

　　　B------磁感應強度

　　　V------測量管道截面內的平均流速

　　　D------測量管道截面的內徑

測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4-20mA和0-1kHz輸出。

說明：LDBE智能電磁流量計，DN80，分體式，鈦電極，聚四氟乙烯內襯，額定壓力1.6MPa，上限流量80m3/h。

其他方面客戶如有需求，在定貨時詳細說明，如通訊、外殼材質、表體、法蘭、材質、有無接地環、供電方式220VAC或24VDC、電極數量等。

儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型的安裝而造成的，請?zhí)貏e注意。

收集數據：

①被測流體成分

②最大流量、最小流量

③最高工作壓力

④最高溫度、最低溫度

被測流體必須具備一定的導電性，導電率＞5μs/cm。最大流量和最小流量必須符合下表中的數：

內徑	10	15	20	25	32	40	50	65
Qmin(m3/h)	0.0848	0.1908	0.3391	0.5299	0.8681	1.3565	2.1195	3.5820
Qmin(m3/h)	3.39	7.63	13.56	21.20	34.73	54.26	84.78	143.28
內徑	80	100	125	150	200	250	300	350
Qmin(m3/h)	5.4259	8.478	13.2469	19.0755	33.912	52.9875	76.302	103.8555
Qmin(m3/h)	217.04	339.12	529.88	763.02	1356.48	2119.5	3052.08	4154.22
內徑	400	450	500	550	600	700	800	900
Qmin(m3/h)	135.648	171.6795	211.95	256.46	305.208	415.422	542.592	686.718
Qmin(m3/h)	5425.96	6867.18	8478	10258.38	12208.22	16616.88	21703.68	27468.82
內徑	1000	1100	1200	1400	1600	1800	2000	2200
Qmin(m3/h)	847.80	1025.838	1220.832	1660.688	2170.368	2746.872	3991.20	4103.352
Qmin(m3/h)	33912	41033.52	48833.28	6647.52	86814.72	109874.88	135648	164134.08

流量計算公式：Q=V·π(D/2)2=0.002826VD2　　式中：Q-m3/h，V-m/s，D-mm

流速范圍：0.3-12m/s（擴展范圍0.1-15m/s也有對應可能）

1、實際最高工作壓力必須小于流量計的額定工作壓力。

2、最高工作溫度和最低工作溫度必須符合流量計規定的溫度要求。

3、確定是否有負壓情況存在。

您可以根據上表中的流量選擇相應的電磁量計，若選擇的電磁流量計的內徑與現在的工藝管道的內徑不符，應進行縮管或擴管。

1、若管道進行縮管，應考慮縮管引起的壓力損失是否會影響工藝流程。

2、從產品價格上考慮，可選擇小口徑的電磁流量計相對減少投資。

3、測潔凈水時，其經濟流速是1.5-3m/s；測易結晶的溶液時，應適當提高流速，3-4m/s為宜，起到自清掃，防止粘附沉積等作用；測礦漿等磨耗性流體時，應適當降低流速，1.0-2m/s為宜，以降低對內襯和電極的磨損。實際應用很少超過7m/s，超過10m/s更為罕見。
