一、測量原理:
傳感器上發射器發送的紅外光在傳輸過程中經過被測物的吸收、反射和散射后僅有一小部分光線能照射到接收器上，透射光的透射率與被測污水的濃度有一定的關系，因此通過測量透射光的透射率就可以計算出污水的濃度。四光束技術利用兩個發射器和兩個接收器，每個發射器發送的紅外光線經過透射后照射到兩個接收器上，這樣就產生了一系列的光路，得到一個數據矩陣，然后通過分析這些數據信號，即可得到被測介質中懸浮物的準確濃度，并能有效消除干擾，補償因污染產生的偏差，使儀器能在較惡劣的環境中工作。
二、技術參數:
1、測量范圍：0 ~100g/L
2、測量單位：g/L和mg/L（可選）
3、準確度：±1.0%FS
4、分辨率：1mg/L
5、重復性：±1.0%FS
6、顯示：液晶顯示，中文菜單
7、模擬輸出：4～20mA、最大負載750W
8、繼電器輸出：報警繼電器輸出
9、繼電器容量：AC230V、2A
10、數字輸出：RS-485模塊（可選）
11、供電電源：AC220V±10%、功率≤15W
12、材質：ABS
13、防護等級：IP65
14、工作溫度：-20~60℃
15、材質：316不銹鋼
16、過程連接：浸沒式為G1管螺紋
插入式為卡裝連接
管段式為法蘭連接
17、傳感器線纜：10 米
18、防護等級：IP68
19、工作溫度：-0~60℃
20、環境濕度：相對濕度≤90%
21、過程壓力：0.6MPa
22、標定：標準液或現場對比校驗
三、性能特點:
1、變送器配4光束RD系列傳感器，補償環境光、粘污及元件老化產生的影響。
2、多點校準，確保寬測量范圍內的精確性。
3、4-20mA輸出，兩個繼電器輸出，一個吹掃時間控制繼電器輸出，電流、繼電器等各種變量輸出、系統智能控制。。

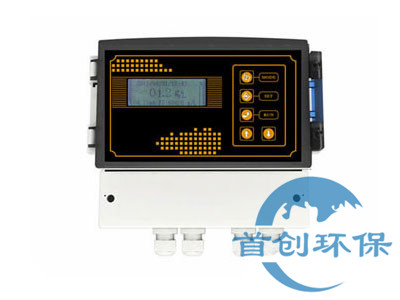

4、變送器分為壁掛式、實驗室式和手持式。
5、傳感器可配置空氣吹掃裝置，由變送器控制進行自清潔。

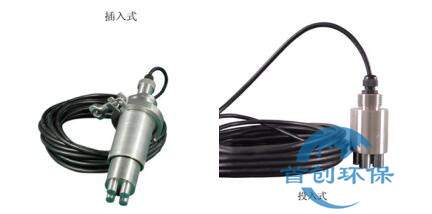

6、傳感器分為浸沒式和管道式兩種安裝方式，安裝簡便。
7、傳感器校準數據貯存在變送器中，更換探頭簡便，允許傳感器重新校準。
8、220VAC自適應電源。
9、清洗裝置可選自動清洗和手動清洗
四、應用領域:
1、給水廠：沉淀池
2、造紙廠：紙漿濃度
3、洗煤廠：沉淀池
4、電力：灰漿沉淀池等
5、污水處理廠：進出水口、曝氣池、回流污泥、初沉池，二沉池排泥控制，污泥濃縮池，污泥脫水加藥自動控制回流污泥濃度監測等。
自來水水廠：工業廢水處理，自然水體何流含沙量監測。
產品型號：懸浮物測定儀
