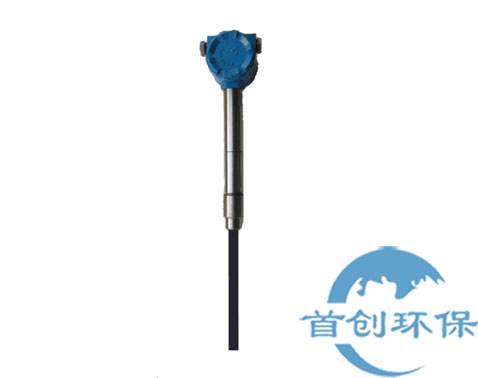

一、產品簡介：
BDM-X型一體化布袋除塵粉塵濃度在線測量系統（已成功申報外觀專利、實用新型專利）由我公司研發人員研制生產，廣泛應用于冶金、發電、石油、化工、醫藥、建材加工、采煤、采礦、水泥和包裝等行業氣固兩相流的含塵量在線監測。
主要使用場所：布袋除塵器箱體或其他除塵場所。
二、BDM-X型一體化布袋除塵粉塵濃度在線測量系統工作原理：
含有粉塵顆粒的氣固兩相流體在輸送過程中，由于粉塵顆粒與粉塵顆粒，粉塵顆粒與管道內壁的碰撞和摩擦，將使粉塵顆粒帶上電荷，形成靜電場。當帶電粉塵顆粒通過測量電極時，測量電極感應出正負電荷，電荷在轉移運動中形成電流信號，此交流電信號的大小和粉塵質量含量成正比。通過對此電信號進一步放大，運算處理，從而JQ測量出粉塵濃度。
三、 BDM-X型一體化布袋除塵粉塵濃度在線測量系統特點：
1一體化結構，抗干擾性能高。
2測量電極采用進口材質噴涂，具有更強的耐高溫，抗腐蝕和防黏附能力
3變送器主體采用專利設計，氣密連接件嚴防被測氣體泄漏和測量電極向外沖擊擠出。
4變送器具有自動調零功能，有效避免零漂
5變送器采用無極性DC-24V供電，防止連接線失誤損壞設備的可能性。
四、基本技術參數：
操作環境溫度 -40℃～80℃（電子部件）
操作環境濕度 45%～95%(相對濕度)
介質壓力 -0.1MPa～2.5MPa
管道流速 1m/s～30m/s
介質溫度 -50℃～260℃（標準），400℃（可選）
測量量程 0～50mg/Nm3（標準型）其他量程可定制
粉塵顆粒 標稱直徑0.1μm～200μm
測量精度 ±5%
保護等級 IP65
插入長度 L=500㎜(標準型)可根據要求定制
輸出方式 二線制4－20mA或經RS232，RS485數據通訊接口
電源電壓 DC24V±10%
防爆等級 ExiaII BT4
變送器功耗 小于0.7W
五、接線方式:
BDM-X一體化粉塵濃度變送器可與任何DC 4-20mA輸入的指示、記錄與調節儀表、PLC、DCS計算機等組成系統，當所組成系統的儀表不能提供24VDC電源時，由外部提供。
六、外形尺寸：
安裝時需在被測管道上開Φ28孔，然后將焊接底座焊接到被測管道上。焊接底座和主體之間為M27*2螺紋連接
產品型號：煙道管道粉塵測定儀
